Intel 5年内量产纳米线/纳米带晶体管!搭3nm?_电脑办公

图 娜拉塔莎 发表在科技资讯24831回复
Intel这几年虽然在制造工艺上步伐慢了很多,但是说起半导体前沿技术研究和储备,Intel的实力仍是行业数一数二的。
  在近日的国际超大规模集成电路会议上,Intel首席技术官、Intel实验室总监Mike Mayberry就畅谈了未来的晶体管结构研究,包括GAA环绕栅极、2D MBCFET多桥-通道场效应管纳米片结构,乃至最终摆脱CMOS。
.  FinFET立体晶体管是Intel 22nm、台积电16nm、三星14nm工艺节点上引入的,仍在持续推进,而接下来最有希望的变革就是GAA环绕栅极结构,重新设计晶体管底层结构,而且可以做得很小(nanowire纳米线),也可以做得很宽(nanosheet纳米片)。
  这方面比较高调的当属三星,早就宣布将在3nm工艺节点上应用GAA结构。
台积电、Intel则没有公布或确定具体计划。
  在会议问答阶段, 有记者问起Mike Mayberry,纳米线、纳米带(nanoribbon)结构的晶体管何时能够投入大规模量产,他表示虽然没有明确的路线图,但粗略估计未来5年内有戏。

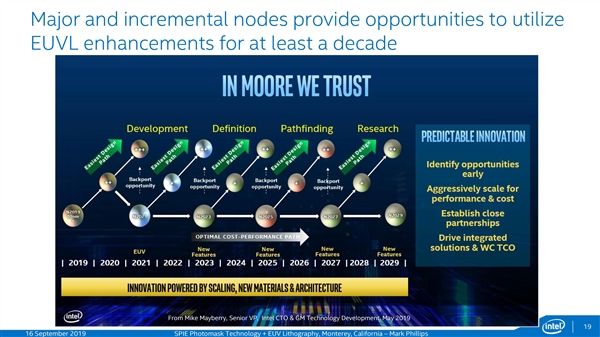

  根据早先公布的模糊路线图,Intel未来将每两年进行一次工艺节点重大升级,而每一代工艺都会有+、++两次优化增强,2021年是7nm,首发用于高性能计算GPU Ponte Vecchio,2023年预计进入5nm并同时有7nm++, 2025年转入3nm并同时有5nm++。
  按照Mike Mayberry给出的时间表, 如果乐观激进的话,Intel有望在3nm工艺上应用全新的纳米结构晶体管,或者慢一点的话到时候还是5nm。

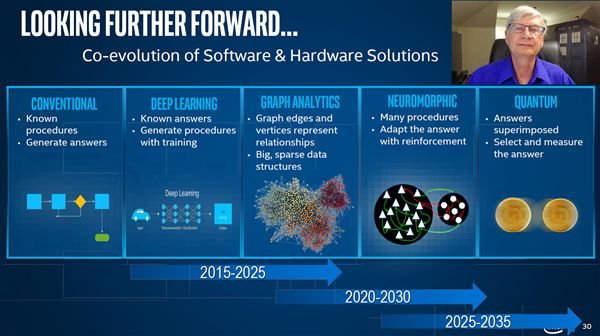

.  他还展望了更遥远的未来,2030年前有望进入神经拟态(neuromorphic)的计算时代,而至于量子计算,可能要2030-2035年才能真正投入商用。
.
【来源:快科技】【作者:上方文Q】
